静态质量法水流量标准装置是根据在实测时间间隔内,称重容器收集到的通过换向器进人其中的水在静止状态下的质量,计算出流量的。
1.静态质量法水流量标准装置的组成及配置
如图1-1所示,静态质量法水流量标准装置主要由水池、水泵、变频器、过滤器、稳压设备(水塔或稳压罐)、消气器、试验管路、阀门(止回阀、截止阀、调节阀)、标准流量计、温度变送器、压力变送器、夹表器、换向器、称量容器、电子秤、控制设备、数据采集处理系统等组成,整套装置由计算机控制进行工作。
一般情况下,无论是质量法水流量标准装置还是容积法水流量标准装置,都配有标准流量计。标准流量计的作用包括: ①指示流量点的瞬时流量;②作为工作标准,组成标准表法水流量标准装置,也就是说,合理配置的水流量标准装置应该是“质量法+标准表法”或“容积法+标准表法”,现有的大部分水流量标准装置都是这样配置的。图1-1 所示的稳压设备是稳压罐,与水塔相比稳定性略低,但可节省大笔建造费用,因此被广泛使用。

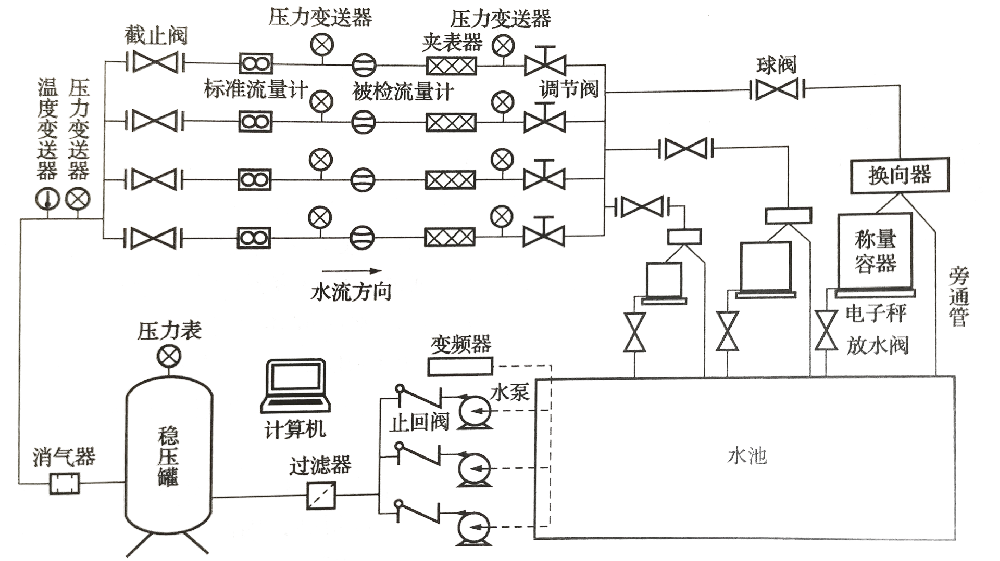

图1-1   静态质量法水流量标装置示意图

2.静态质量法水流量标准装置的工作原理
按要求将被检流量计安装到试验管路中,使流量标准装置和被检流量计处于正常工作状态。启动变频器和水泵,首先使水流经被检流量计后流向旁通管。根据被检流量计的种类和规格,调节变频器和流量调节阀至检定流量。运行至流量、温度、压力稳定后操作换向器,使水流入电子秤上的称量容器中,同时记录被检流量计的输出(电流或脉冲数)和测量时间。达到预定的水量或时间或脉冲数后换向器动作,使水再次流向旁通管,同时停止记录被检流量计的输出和测量时间。将被检流量计的输出值与称量容器在测量时间内收集到的水在静止状态下的质量相比较,经过一定的数学运算,即可确定被检流量计的计量性能。
