标准表法水流量标准装置

标准表法水流量标准装置就是用一台标准流量计或多台并联的标准流量计作为工作标准,与被检流量计串联,使水在相同的时间间隔内连续流过标准流量计和被检流量计,比较两者的输出,确定被检流量计的计量性能。标准表法水流量标准装置不需要换向器。

1.标准表法水流量标准装置的组成及配置

如图1-3所示,标准表法水流量标准装置主要由水池、水泵、变频器、过滤器、稳压设备(水塔或稳压罐)、消气器、试验管路、阀门(止回阀、截止阀、调节阀)、标准流量计、温度变送器、压力变送器、夹表器、控制设备、数据采集处理系统等组成,整套装置由计算机控制进行工作。

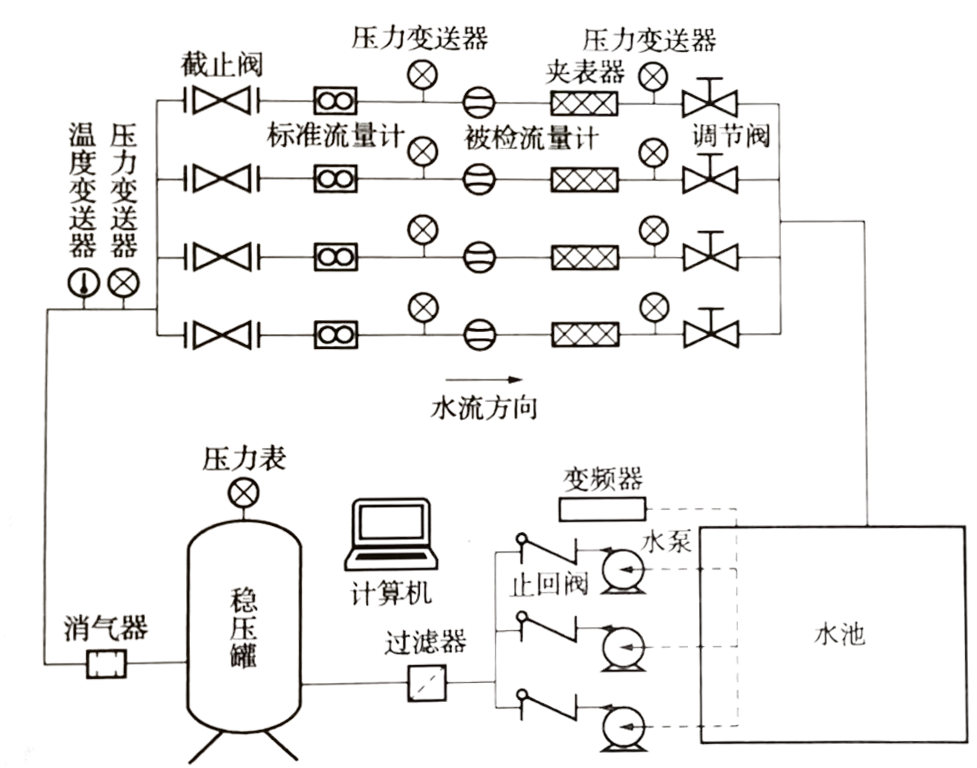

图1-3 标准表法水流量标准装置示意图

2.标准表法水流量标准装置的工作原理
按要求将被检流量计安装到试验管路中,根据被检流量计的流量范围选择一台或多台标准流量计,使流量计标准装置和被检流量计处于正常工作状态。启动变频器和水泵,调节变频器和流量调节阀至检定流量计。运行至流量、温度、压力稳定后,开始记录标准流量计和被检流量计的输出及测量时间。经过一定时间后,停止记录标准流量计和被检流量计的输出及测量时间,将两者的输出值相比较,经过一定数学运算,即可确定被检流量计的计量性能。标准表法水流量标准装置的扩展不确定度取决于标准流量计的准确度等级和使用方法。
